Condensador evaporativo a contracorriente

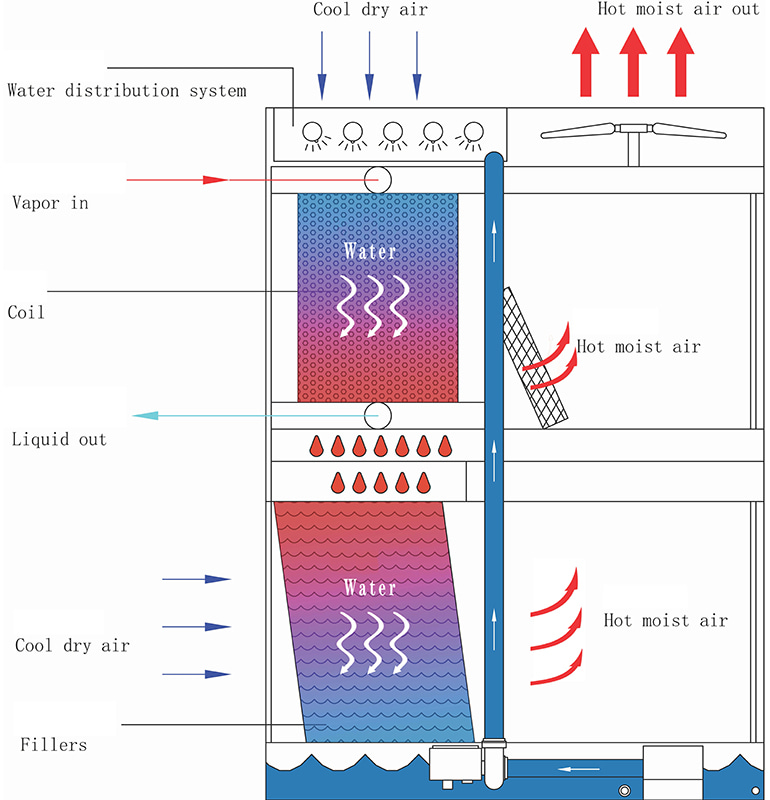

Principio de funcionamiento del condensador evaporativo:

Principio de enfriamiento en seco:

El agua caliente ingresa al haz de tubos de enfriamiento de la parte de enfriamiento seco. Por lo general, el haz de tubos de enfriamiento utiliza elementos de transferencia de calor de alta eficiencia, como tubos con aletas, para aumentar el área de transferencia de calor. Bajo la acción del ventilador, el aire externo fluye a través de la superficie exterior del haz de tubos de enfriamiento. Dado que la temperatura del agua caliente en la tubería es mayor que la temperatura del aire fuera de la tubería, existe una diferencia de temperatura entre las dos. El calor se transfiere del agua caliente al aire a través de la pared de la tubería mediante un intercambio de calor sensible, lo que reduce la temperatura del agua caliente y aumenta la temperatura del aire. El aire calentado es expulsado de la torre por el ventilador, logrando así el enfriamiento inicial del agua caliente.

El principio del enfriamiento húmedo:

El agua caliente después del enfriamiento seco ingresa a la parte de enfriamiento húmedo. Se rocía agua caliente uniformemente sobre el relleno que gotea a través del sistema de distribución de agua para formar una película de agua. El aire que ingresa desde la parte inferior de la torre de enfriamiento está en pleno contacto con la película de agua en el relleno durante el flujo ascendente. Por un lado, el aire contacta directamente la transferencia de calor con el agua, reduciendo la temperatura del agua; por otro lado, parte del agua se evapora en vapor de agua y pasa al aire, absorbiendo el calor latente de vaporización durante el proceso de evaporación, reduciendo aún más la temperatura del agua. El agua enfriada se recoge en la piscina colectora y se recicla. Al mismo tiempo, para reducir la pérdida de gotas de agua y el impacto sobre el medio ambiente provocado por el flujo de aire, generalmente se proporcionan un colector de agua y un desempañador de niebla en la parte superior de la sección de enfriamiento húmedo. El recolector de agua se usa para recolectar gotas de agua y el desempañador de niebla se usa para eliminar la niebla de agua en el flujo de aire.

Condensación de alta eficiencia:

El enfriamiento evaporativo se utiliza para reducir la temperatura de condensación entre un 10% y un 30%.

Ahorro de agua y ahorro de electricidad:

Ahorre entre un 30% y un 50% de agua que el condensador de tubo y carcasa de torre de enfriamiento de agua tradicional, lo que ahorra el consumo de energía de la torre de enfriamiento.

Diseño compacto:

Función de refrigeración por condensación integrada para reducir el espacio ocupado.

Fuerte adaptabilidad:

Adecuado para áreas áridas y de alta temperatura (dependiendo de la temperatura de bulbo húmedo en lugar de la temperatura de bulbo seco)

Sistema de ventilador:

Adopta un ventilador de flujo axial de alta eficiencia, un motor de ventilador de flujo de aire completamente sellado, una polea de ranuras múltiples de acero fundido resistente a la corrosión y el tambor de aire, el soporte y la red protectora están hechos de material galvanizado en caliente. El ventilador tiene una excelente resistencia a la corrosión en ambientes de alta temperatura y humedad.

Sistema de distribución de agua:

Cloruro de polivinilo rígido (U-PVC) resistente a la corrosión, diseño estructural especial que permite la inspección y mantenimiento desde el exterior del equipo sin parada. Se adopta la boquilla ABS de ojal reforzado con un gran diámetro de 360 ​​grados para reducir en gran medida la posibilidad de obstrucción.

Tapa de agua:

Intercepta eficazmente las gotas de agua transportadas en el aire y la tasa de deriva puede llegar a ser inferior al 0,001%. El diseño extraíble facilita el mantenimiento del serpentín del refrigerador y el material de cloruro de polivinilo (PVC) es resistente a la corrosión, al envejecimiento y al crecimiento microbiano. Instalado en la placa guía de agua más fría para facilitar la limpieza.

Bobina:

La estructura de bobina serpentina continuamente curvada reduce el punto de soldadura y reduce la posibilidad de fugas de agua. El diseño de inclinación de la bobina facilita la descarga suave del fluido en el tubo. El enfriador puede soportar una prueba de presión de hasta 2,5 Mpa una vez completada la soldadura general.

Bandeja de agua fría:

La bomba pulverizadora está equipada con un filtro de acero inoxidable y una placa de vórtice inverso. La altura de la bandeja de agua fría está diseñada razonablemente, lo que no solo puede garantizar que la bomba rociadora no aspire aire y al mismo tiempo minimiza la cantidad de agua retenida.

Caso:

Hecho de placa de acero de aluminio y zinc recubierta de magnesio de alta calidad, el recubrimiento contiene una combinación de zinc, aluminio, magnesio y silicio, y tiene una excelente resistencia a la corrosión. La vida útil normal es de más de 25 años y la resistencia a la corrosión de la superficie plana es de 6 a 8 veces mayor que la de las placas de acero de aluminio y zinc ordinarias, y tiene características únicas de autorreparación de recubrimiento de superficie de vanguardia.
